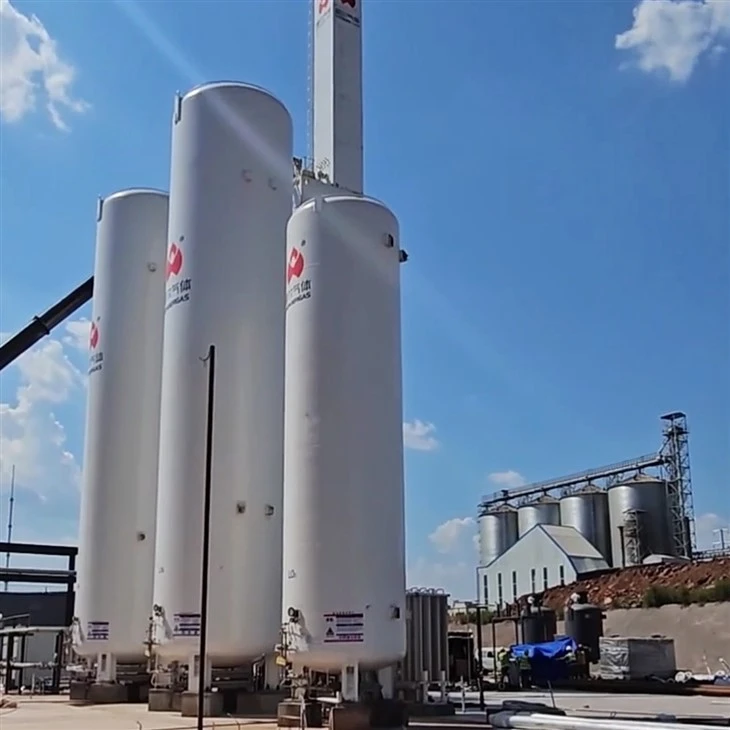

وحدة فصل الهواء المبرد لصناعة الفحم الكيميائية

في مشاريع الفحم الكيميائية، يعتمد التشغيل المستقر لجهاز التغويز بشكل مباشر على إمداد مستمر وعالي الضغط وعالي النقاء بالأكسجين. لا تقتصر وحدة فصل الهواء المبرد المطابقة بشكل صحيح لصناعة الفحم الكيميائية على اختيار آلة - فحسب، بل تتعلق أيضًا بإعادة تحسين الديناميكا الحرارية لفصل الهواء بالكامل لعملية التغويز المحددة لديك.

تتجاهل العديد من الشركات الهندسية وأصحاب المصانع حقيقة واحدة: يمكن لوحدة تخزين الفحم أن تمثل 15% إلى 25% من إجمالي استهلاك الطاقة في مصنع كيماويات الفحم. لكن تقليل ضغط تفريغ الأكسجين بمقدار 0.1 ميجا باسكال فقط يقلل من طاقة الضاغط بنسبة 6-8% تقريبًا. إذا تم تصميم وحدة ASU لتتناسب مع ضغط مدخل جهاز تحويل الغاز من اليوم الأول - بدلاً من "الضغط العالي ثم خذل" - يمكن أن يصل توفير الطاقة السنوي إلى ملايين الرنمينبي.

كيف يعمل: التسييل أولاً، ثم فصله بنقطة الغليان

يعتبر فصل الهواء المبرد بسيطًا من الناحية النظرية: يتم ضغط الهواء وتنقيته وتبريده إلى حوالي -172 درجة إلى -196 درجة حتى يسيل، ثم يتم فصل الأكسجين والنيتروجين والأرجون في عمود التقطير بناءً على نقاط غليانهم المختلفة.

• يغلي الأكسجين عند -183 درجة

• يغلي النيتروجين عند -196 درجة

داخل نظام مزدوج العمود، يتصل البخار المتصاعد والسائل النازل ببعضهما البعض بشكل مستمر. يتركز النيتروجين الأخف في الأعلى، بينما يتجمع الأكسجين الأثقل في الأسفل. بالنسبة للتطبيقات الكيميائية للفحم، يجب أن تكون نقاء الأكسجين عادةً أكبر من أو يساوي 99.6%، مع التحكم في محتوى الأرجون إذا كانت عملية التغويز حساسة للمواد الخاملة.

عندما تقوم شركة Shenger Gas بتصميم وحدة فصل الهواء المبرد لصناعة الفحم الكيميائية، فإننا نولي اهتمامًا إضافيًا لسلامة المكثف الرئيسي. قد تحمل البيئات الكيميائية الفحمية كميات ضئيلة من الهيدروكربونات إلى وحدة تخزين الفحم. وإذا تراكمت هذه المواد داخل المكثف الرئيسي، تزيد المخاطر. ولهذا السبب نستخدم المكثفات الرئيسية المغمورة بالكامل بشكل قياسي، جنبًا إلى جنب مع أجهزة تحليل إجمالي الهيدروكربون عبر الإنترنت ومنطق التصريف التلقائي -، وهي ممارسة هندسية تم التحقق من صحتها على نطاق واسع (ليست فريدة من نوعها لشركة Shenger Gas، ولكننا نطبقها بصرامة).

لمحة سريعة عن المعلمات التقنية الرئيسية

تعتمد أرقام الطاقة المذكورة أعلاه على: ضغط التفريغ 0.5 ميجا باسكال، مياه التبريد 32 درجة، 8000 ساعة تشغيل/سنة، بالقرب من مستوى سطح البحر. تتطلب المواقع المرتفعة أو ذات المناخ الحار إعادة الحساب.

كفاءة الطاقة: انظر إلى ما هو أبعد من لوحة اسم الضاغط

لتقييم وحدة فصل الهواء المبرد لصناعة الفحم الكيميائية، لا تقم فقط بقراءة تصنيف طاقة ضاغط الهواء. انظر إلى الطاقة المحددة لكل مكافئ للأكسجين السائل. إذا كان نظام النسخ الاحتياطي للنيتروجين السائل نادرًا ما يعمل، فيجب عليك تقليل سعة التبريد الزائدة للموسع.

في نهجنا التصميمي، نركز على ثلاثة أهداف للكفاءة تم التحقق منها:

• كفاءة متساوية الحرارة – ضاغط الهواء أكبر من أو يساوي 72%، ضاغط معزز أكبر من أو يساوي 75%

• كفاءة الموسع - كفاءة كظم الحرارة أكبر من أو تساوي 87% (مع منفاخ الفرامل لاستعادة الطاقة)

• هامش المبادل الحراري - هامش تصميم المبادل الحراري الرئيسي يظل عند 8-12% (الهوامش الأكبر تزيد من انخفاض الضغط دون داع)

هناك شيء آخر يتم تجاهله غالبًا: طاقة تجديد المنخل الجزيئي. نوصي باستخدام أجهزة إعادة التوليد ذات السرير المزدوج مع درجة حرارة غاز التجديد تبلغ 220 درجة ±10 درجة - بدون ارتفاع درجة الحرارة أو هدر بخار أو طاقة تسخين كهربائية.

نصائح المواصفات الفنية (لحزم تصميم العمليات)

إذا كان فريقك يقوم بإعداد طلب عرض أسعار ASU لمشروع كيميائي للفحم، فتأكد من تحديد هذه المعلمات الأربعة بوضوح:

1. ضغط تفريغ الأكسجين المطلوب – يحدد هذا بشكل مباشر مراحل الضغط والقوة. قم بتوفير الضغط بعد صمام التحكم في مدخل جهاز التغويز، وليس ضغط تشغيل جهاز التغويز.

2. الاستخدام النهائي للنيتروجين - التطهير فقط؟ 99.9% جيد. مادة خام لتركيب الأمونيا؟ أنت بحاجة إلى أقل من أو يساوي 10 جزء في المليون O₂.

3. متطلبات خفض الحمل - غالبًا ما تتبع مصانع الفحم الكيميائية حمل الغاز. حدد عدد تغييرات الحمل يوميًا ومعدل المنحدر (يمكننا تحقيق زيادة خطية أكبر من أو تساوي 1.2%/دقيقة).

4. الظواهر البيئية المحلية المتطرفة - الحد الأقصى من البصيلة الرطبة في الصيف، والحد الأدنى من البصيلة الجافة في الشتاء، والارتفاع. تحدد هذه الأرقام الثلاثة حجم برج التبريد ومطابقة الموسع.

الهندسة المخصصة: التصميم العكسي من التوازن الشامل

عندما تقوم شركة Shenger Gas بتخصيص وحدة فصل الهواء المبرد لصناعة الفحم الكيميائية، فإننا لا نقوم فقط "بتغيير أحجام الحافة". نبدأ من محاكاة عملية Aspen Plus الكاملة ونطابق كل نقطة:

• مطابقة الضغط - يتم ضبط ضغط تفريغ الأكسجين في الصندوق البارد مباشرة على الضغط المطلوب لجهاز التغويز وهو ±0.05MPa. لا يوجد ضاغط معزز للأكسجين منفصل إلا إذا كان خط الأنابيب طويلًا بشكل غير عادي.

• مقايضات المنتجات الثانوية – هل تحتاج إلى استخلاص الأرجون السائل؟ نظام احتياطي للنيتروجين السائل؟ هل الأكسجين السائل قابل للبيع؟ يعتمد الاختيار كليًا على متطلبات فترة الاسترداد الخاصة بك.

• تكوين الصندوق البارد - غلاف فولاذي قياسي مع عزل البيرلايت. بالنسبة للمواقع ذات المساحة المحدودة، يمكننا تصميم صندوق تبريد واحد متكامل به أعمدة ومبادلات وأنابيب بداخلها.

• أجهزة القياس والتحكم - منطق تغيير الحمل التلقائي الاختياري DCS بزر واحد، مما يقلل من تدخل المشغل.

نحن لا ندعي أبدًا "أننا نستطيع التعامل مع أي حالة". وبدلاً من ذلك، نخبرك بوضوح: ما هي تغييرات المعلمات التي تؤثر على استهلاك الطاقة، والتي تتسبب في انخفاض كفاءة الدرج. وبهذه الطريقة يمكنك اتخاذ قرارات المقايضة بنفسك.

الخدمة: نبدأ عند إرسال بيانات العملية الخاصة بك

تبدأ خدمة Shenger Gas في اليوم الذي نتلقى فيه ورقة حالة العملية - وليس في اليوم السابق للتشغيل.

• الواجهة الأمامية – في غضون 15 يوم عمل، نقوم بتسليم: مخطط توازن الكتلة (تركيبات وتدفقات الأكسجين والنيتروجين والأرجون)، وجدول تقديري لاستهلاك الطاقة، وتخطيط أولي للمعدات.

• أثناء الهندسة - نحن نقدم معرفات P&IDs وأوصاف منطق التعشيق للمراجعة المشتركة من قبل مهندسي العمليات والأدوات لديك. لا توجد مفاجآت "المنطق لا يعمل" في الموقع.

• بعد التسليم –

إرشادات التثبيت في الموقع (نحن لا نفرض خدمة مجمعة؛ يمكننا توفير نقاط التفتيش الرئيسية فقط إذا كنت تفضل ذلك)

تدريب المشغل (5 أيام عمل على الأقل، بما في ذلك تحليل شجرة الأخطاء)

واجهة الدعم عن بعد (المكثف الرئيسي ΔT، ودرجات حرارة محمل الموسع، واتجاهات اختراق ثاني أكسيد الكربون في المنخل الجزيئي - يمكن الاطلاع عليها جميعًا عن بعد بواسطة الأشخاص المعتمدين)

ليس لدينا "شبكة خدمات وطنية" تقدم خدمة المساعدة على الطريق على مدار الساعة طوال أيام الأسبوع. لكن كل مشروع يحصل على مهندس عمليات متخصص يرافقه منذ التصميم وحتى التشغيل.

يركز Shenger Gas على فصل الهواء المبرد. بالنسبة لتطبيقات الفحم الكيميائي، فإننا لا نبيع وحدات "عالمية" جاهزة للاستخدام. نقوم بتصميم حسب نوع التغويز، حسب حالة العميل. هل لدينا العديد من المراجع الكيميائية للفحم العاملة بالفعل؟ لا - ونحن صادقون في ذلك.

ولكن لكل اقتراح، نقدم:

• ورقة حسابية كاملة للديناميكية الحرارية

• بيان هامش التصميم لكل مبادل حراري رئيسي

• فحص هيدروليكي لكل صينية تقطير

• وضمان الطاقة (اذا ضيعنا القيمة المضمونة نتفاوض تعاقديا)

إذا كنت تقوم بفحص موردي جامعة ولاية أريزونا لمشروع كيميائي للفحم وتريد عرضًا واقعيًا وغير مبالغ فيه ويمكن تتبعه - فاتصل بشركة Shenger Gas فقط أخبرنا: نوع جهاز التغويز الخاص بك، وتدفق الأكسجين والضغط المطلوبين، وأحوال الطقس المحلية لديك. وفي غضون أسبوعين، ستتلقى حلاً تقنيًا جاهزًا للمقارنة جنبًا إلى جنب.
